DIY_001: Placa de montagem Vintage, estilo Fender ´50.

Meus caros amigos,
Conforme falei no post anterior, esta é a primeira de uma série de 3 posts DIY (Do It Yourself) que permitirá a vocês montarem o seu primeiro amplificador valvulado.
Na verdade, este primeiro guia passo-a-passo mostra como construir uma placa padrão de furos metalizados paralelos que suportará qualquer tipo de montagem eletrônica para equipamentos de áudio valvulados, sejam amplificadores Hi-Fi ou de instrumentos musicais ou o que mais sua imaginação permitir.
Os custos envolvidos são baixos e a diversão garantida.
Vamos lá!

O material necessário:

1. Uma placa fenólica (fórmica usada para revestimentos de tampos de mesa e armários) com 0,5mm à 2 mm de espessura. Dica: peça o retalho em alguma marcenaria. Custo envolvido: R$0,00, se o marceneiro for seu amigo.
2. Escala (régua) metálica de 400mm. A metálica é melhor pois o Scribber não danifica a régua quando passa por ela cortando o material.
3. Ferramenta de corte. O ideal é usar de um "Scribber" da marca OLFA. Se não tiver, faça uma pequena faca com uma lâmina de serra quebrada. Use como referência a foto que mostra a ponta de corte do Scribber, mais abaixo.
4. Caneta para retro-projetor tipo PILOT (usada também para marcar CDs/DVDs e para fazer circuitos impressos "na mão").
5. Broca de aço rápido de 3mm e furadeira.
6. Prensa manual nr.6 (veja texto abaixo). Pode ser adquirida na região da Rua do Gasômetro em SP, por R$30,00 em média.
7. Ferramenta macho-fêmea para prensar "ilhós 70FL Latonado". Idem acima com custo aproximado de R$6,00.
8. Ilhóses latonados tipo 70FL. O saco com 10.000 peças custa por volta de R$15,00. Com estes 10.000 ilhóses você construirá placas para você e seus amigos por toda uma vida...

É isto. Com tudo à mão, passemos para o "como fazer".

Material incial disposto sobre a bancada de trabalho. Note o formato da ponta de corte do Scribber da OLFA.

Com a escala metálica, corte as tiras na largura desejada. Faça um sulco com a ferramenta dos dois lados da placa coincidindo nas duas faces. Isto evitará rebarbas e rachaduras, e também servirá para garantir que o corte fique limpo e reto. Eu usei como referência a largura de um resistor de 10w, que seria o maior componente usado radialmente. Fiz a minha com 60mm porém 40 ou 50mm são suficientes para 90% dos casos.

Placas separadas e prontas para a marcação do guia de furos.

Deixei 5mm da borda e marquei uma linha paralela ao longo de toda a extensão, tanto no lado esquerdo quanto no lado direito. Depois a cada 10mm (1 cm), fiz uma pequena marca onde serão fixados os ilhóses.

Tudo marcado, passemos para a furação das placas.

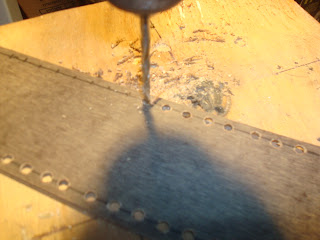

Com a broca de 3mm, faça os furos nos pontos marcados. Cuidado que a fibra fenólica tende a ser puxada na direção da broca devido à sua textura plástica e dura. Segure e faça pressão próximo a região do furo para que o processo de furação não estrague o seu trabalho com rachaduras inconvenientes. Use sempre EPIs (óculos de proteção e protetor auricular. Com máquinas rotativas nunca use aventais e ou luvas!). Proteja-se. O que é para ser diversão, não pode se tornar um transtorno de final de semana por conta de um protetor auricular e um óculos que somados não chegam a R$10,00 de investimento! Tenha-os sempre à mão!

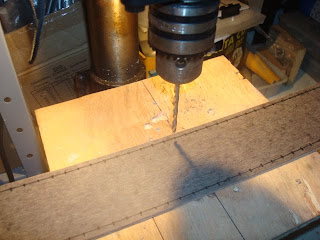

Furos feitos nas duas laterais usando as marcações como guias.

Pronto. Placa furada. Passemos à segunda fase: prensagem dos ilhóses.

Esta é a prensa manual. Uso uma número 6. Pode ser a rotativa, como a minha (que é do tipo ZERO manutenção) ou a de alavanca (que costuma precisar de um pouco mais de carinho no manuseio...) ou se não tiver como, use um pequeno martelo, em último caso. Não garanto a aparencia final, mas ao menos você terá um suporte para suas montagens, anyway...

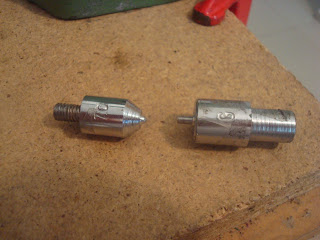

Esta é a ferramenta que vai acoplada na prensa. Na esquerda a superior (móvel) e na direita a que fica na base, com o pino centralizador retrátil. Veja que na ferramenta superior está marcada a codificação do ilhós indicado (70) e na inferior o tamanho da prensa (6).

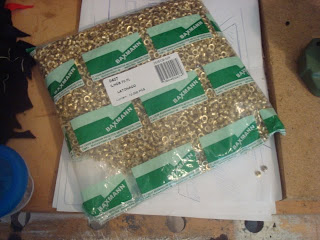

O saco de ilhóses que usarei por toda a eternidade...

Close no ilhós 70FL Latonado. Maleável, dúctil e fantasticamente aderente à solda 60-40 Sn-Pb, normalmente usada nos projetos eletrônicos.

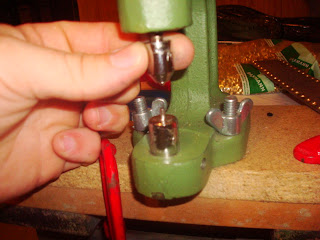

Montagem das ferramentas na prensa. Na superior rosca, Na inferior, encaixe.

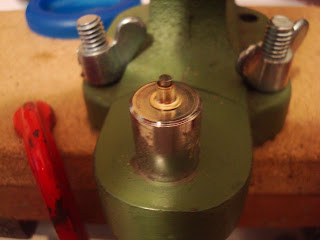

Ilhós em posição, colocado sobre a base inferior e contralizado pelo pino retetrátil.

Coloque a placa fenólica encaixada no ilhós que está posicionado na prensa e...

...mãos-à-obra. Force a alavanca da prensa até o final e aplique um pequeno sobre-torque para garantir que tudo está bem firme. Retire a placa e veja se o ilhós não se move. Se rodar no furo, reposicione sobre a ferramenta e aplique o torque novamente.

Repita a operação para todos os furos.

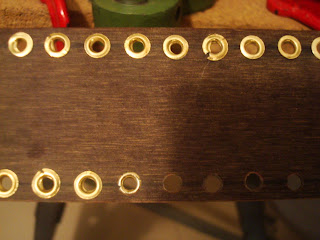

Veja como as bordas do ilhós foram dobradas para fora e ficaram firmemente presas à placa.

Eis a montagem como deve ficar.

Dependendo do tamanho da tira escolhida, faça todo o trabalho e depois vá cortando conforme sua necessidade.

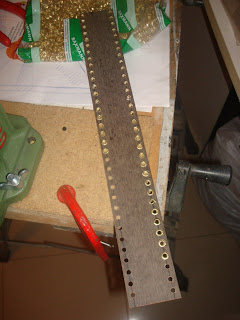

Este é o resultado final. Voilà!

Agora você tem uma placa para suportar seus projetos bem ao estilo vintage dos Fender da dácada de 50.

Have fun!
